| Los
filtros de mangas son considerados como los equipos más representativos
de la separación sólido-gas mediante un medio poroso. Su función
consiste en recoger las partículas sólidas que arrastra una
corriente gaseosa, esto se consigue haciendo pasar dicha corriente a través
de un tejido. |
|
El tamaño de las partículas
a separar por los filtros de mangas será entre 2 y 30 µm.
Sin embargo, no es usual disponer de medios filtrantes con poros tan
pequeños como para retener las partículas que transporta
el gas, debido a que los diámetros de éstas son extraordinariamente
pequeños. Por tanto la filtración no comienza a efectuarse
de manera efectiva hasta que no se han acumulado una cierta cantidad
de partículas sobre la superficie de la bolsa en forma de torta
filtrante. |
|
|
|
|
Distintos
tipos de mangas
|
|
|
| Así
puede decirse que el sistema de filtración que se da en los filtros
de mangas es análogo al de los filtros
por torta, donde el medio filtrante actúa únicamente como
soporte de la torta y es ésta la que realiza realmente la operación. |
| |
|

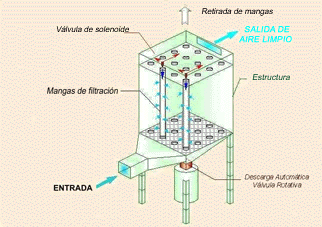

Los
filtros de mangas constan de una serie de bolsas con forma de mangas,
normalmente de fibra sintética o natural, colocadas en unos soportes
para darles consistencia y encerrados en una carcasa de forma y dimensiones
muy similares a las de una casa. El gas sucio, al entrar al equipo, fluye
por el espacio que está debajo de la placa a la que se encuentran
sujetas las mangas y hacia arriba para introducirse en las mangas.
|
| A continuación
el gas fluye hacia afuera de las mangas dejando atrás los sólidos.
El gas limpio fluye por el espacio exterior de los sacos y se lleva por
una serie de conductos hacia la chimenea de escape. |
|
|
| Contienen
además una serie de paneles para redireccionar el aire, dispositivos
para la limpieza de las mangas y una tolva para recoger las partículas
captadas. |
|
| La
eliminación de polvo o de las pequeñas gotas que arrastra
un gas puede ser necesaria bien por motivos de contaminación,
para acondicionar las características de un gas a las tolerables
para su vertido a la atmósfera, bien como necesidad de un proceso
para depurar una corriente gaseosa intermedia en un proceso de fabricación.
En ocasiones el condicionante de la separación será
un factor de seguridad, ya que algunos productos en estado de partículas
muy finas forman mezclas explosivas con el aire. |
 |
|
| |
