| Los ciclones convencionales
se pueden encontrar en una gran variedad de tamaños y la entrada
al equipo puede ser bien rectangular o circular. |
| Una forma de clasificar
los distintos tipos se puede efectuar atendiendo a la manera en que se
produce la carga y la descarga del equipo
y otro modo sería en función de su eficacia: |
| |
| De
acuerdo a su disposición geométrica

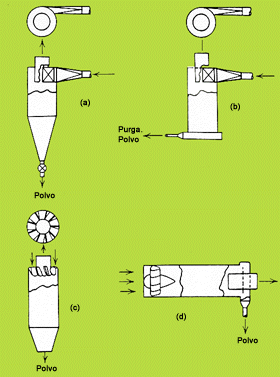

se distinguen los siguientes tipos de separadores ciclónicos : |
|
|
|
(a)- entrada tangencial y descarga axial |
| (b)-
entrada tangencial y descarga periférica |
| (c)-
entrada y descarga axiales |
| (d)-
entrada axial y descarga periférica |
|
|
| El principio de
funcionamiento en el cual se basan estos tipos de ciclones es muy similar. |
| |
| (a) Los ciclones
de entrada tangencial y descarga axial representan
el ciclón tradicional y, aunque se pueden construir con diámetros
más grandes, lo más frecuente es que éstos se encuentren
entre los 600 y los 915 mm. |
| |
| (b) En los ciclones
con entrada tangencial y descarga periférica,
el gas sufre un retroceso en el interior del equipo al igual que ocurre
en un ciclón convencional. Sin embargo, presenta el inconveniente
de que el polvo no es eliminado en su totalidad de la corriente gaseosa,
aunque sí se produce una concentración del mismo. |
| |
| (c) En los ciclones
con entrada y descarga axial la diferencia
fundamental se encuentra en que los diámetros son de menores dimensiones
(entre 25 y 305 mm), con lo que gracias a esta característica su
eficicencia es mayor aunque su capacidad es menor. |
| |
| (d)
Por otra parte, los ciclones de entrada axial y
salida periférica proporcionan un flujo directo que es muy
adecuado para conectarlos a fuentes de gran volumen, donde los cambios
en la dirección del gas podrían ser un inconveniente. |
| |
| |
| Otra
posible clasificación de los ciclones se puede realizar en función
de su eficacia. |
| La
eficacia de un ciclón está determinada en gran medida por
su tamaño. Se ha comprobado que los ciclones de menor diámetro
son los que proporcionan mejores eficacias en la separación de
partículas. Asimismo se observa que la altura total del equipo
también afecta a la eficacia, aumentando ésta con la altura.
|
| Según este
criterio se consideran los siguientes tipos: |
| |
- muy eficientes
( 98 - 99%) |
| |
- moderadamente
eficientes ( 70- 80%) |
| |
- de baja
eficiencia ( 50%) |
|
| |
| Existen también
los denominados hidrociclones que se encargan
de separar las partículas sólidas de líquidos. |
| |
