DIAMETRO DE PLATO

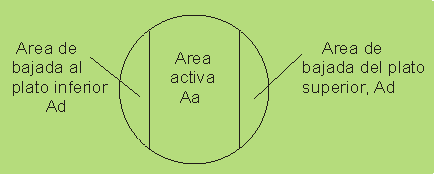

Si se quiere conocer el área transversal de una columna de platos hay que tener en cuenta que el área total de un plato es: A = Aa + 2Ad

Para determinar el diámetro de la columna evitando la inundación

De aquí el área resulta:

Donde:

- MV: peso molecular del vapor

- V: flujo de vapor

- f: porcentaje de inundación. Normalmente suele tomar un valor de 0,8 para productos que no forman espumas.

- Uf: velocidad de inundación

- Ad/A: relación entre el área de la bajante y el área total.

Para calcular la velocidad de inundación se emplea la expresión:

- C: parámetro de capacidad de Souders y Brown.

siendo

respectivamente las densidades del líquido y del vapor

Este parámetro se puede calcular de dos maneras distintas:

- por medio de la siguiente ecuación, si se conoce el diámetro de las gotas, dp.

- o bien empleando la expresión:

C = FST· FF· FHA· CF

Donde:

- FST: factor de tensión de superficie. Donde la tensión superficial se expresa en (dyn/cm)

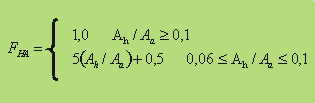

- FHA: factor de fracción perforada

- FF: factor de espuma. Para sistemas que no forman espuma FF=1, pero en otras ocasiones FF puede ser 0,75 o incluso menor.

Para estimar el valor de CF se hace a través del diagrama de la correlación de Fair. El valor de la separación entre platos debe ser especificado, normalmente se suele elegir una separación de 24 pulgadas, que suele ser óptima para una amplia gama de condiciones, además es necesario calcular el valor de FLV:

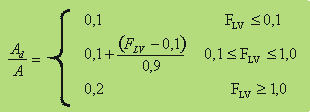

La estimación de Ad/Aa se hace a partir de la siguiente expresión:

Para obtener el diámetro de la columna se debe calcular el diámetro de los platos donde las condiciones de caudal son extremas. Esto suele ocurrir en el plato superior y en el inferior de la columna así como en platos cercanos a la alimentación. Se elige el mayor diámetro de los calculados para toda la columna, a no ser que la diferencia entre estos sea muy grande. Si así fuese se procederá a construir una columna con diámetros distintos.
